  Móc cẩu cọc?

     Em la SV nam cuoi, tôi chuan bi lam DATN, tôi co thac mac ve phan moc cau coc, Cho tôi hoi la duong kinh moc cau cua coc duoc chon dua tren co so nao va tinh toan ra sao?( Tôi thay cac do an mau thuong chon duong kinh moc cau coc d12 ma ko co tinh toan vi sao lai chon d12) trong thoi gian cho doi ,em xin cam on cam on cac anh chi giup tôi tra loi cau hoi nay
  Có 53 câu trả lời
Trả lời
Qui định của diễn đàn là viết tiếng việt có dấu. Tái phạm nhiều lần thì sẽ bị cảnh cáo đó bạn. Còn móc cẩu thì phải tính toán chứ không tự tiện bốc được. Còn tính toán thì bạn tính trong trường hợp Cẩu cọc hoặc kéo lắp dựng cọc. Con tải thì bằng trọng lượng cọc. Cái này tôi nhớ là có trong sáchnào đó có tính toán rồi, bạn chịu khó tìm nhé
jinchan

tính :q= trọng lượng bản thân cọc móc cẩu chịu 1 lực p=q rồi tính ra as thôi anh bạn ah
puma12 43

khi lắp cọc dùng 2 móc cẩu :0.207L khi lắp cọc dùng 1 móc cẩu :0.293L thân
dolkihote

M = 0,066ql2 : 0.207l
hoang tuan

cọc nào mà có tôii 3 móc cẩu dữ vậy anh bạn.
traiyo1

a bạn này sai rồi M=0.0214QL2 mới đúng chứ a bạn
Alegowasea

cái này 2 móc M= 0,066ql2, x = 0,207 l có cái này cho tham khảo nè : http://www.mediafire.com/?2h8ms3q7iatgb8i cứ công thức trên , rồi tính thép
plantandzombi

cái này a tham khảo sách nền móng của châu ngọc ẩn sẽ rõ thân
CharlesEn

hihi cái loại 2 móc cẩu trở lên thì dùng để vẩn chuyển hay sao ấy còn loại 1 móc cẩu dùng để lắp dựng cọc mà a nhóc hỏi cũng đúng nếu vậy môĩ cái cọc có ít nhất tôii có 3 cái móc cẩu . 2 cái dùng đễ vận chuyển 1 cái còn lại dùng để lắp dựng cọc . ko biết ngoài thực tế thì sao nhĩ
Vimcentcow

a nhóc vừa hỏi e mới tỉnh giấc . mà tại sao mỗi cái cọc trong bản vẽ của a mỗi cái thì chỉ có 2 cái móc cẩu ah. vậy thì lắp dựng cọc như thế nào đây
AlbertgeK

0,394.2 móc thôi
AlbertgeK

M= 0,068ql2 , 2 móc đặt tai vị trí 0,207 l tự kiếm tra thép trong cọc, vị trí móc cẩu là biết thoi mà. bản vẽ cọc B620 châu thới http://www.mediafire.com/?2h8ms3q7iatgb8i
Philipboxy

hihi bạn nhóc xem cái này thử . http://www.4shared.com/file/1esS_44b...uyn_va_th.html
jinchan

theo tôi biết thì nếu trên lý thuyết thì mỗi cái cọc có ít nhất tôii 3 cái móc cẩu . a bạn cũng có thể tham khảo sách nền móng của châu ngọc ẩn trang 195 thân
KennethOt

ok đúng câụ ah . nhưng thực tế thì tôi ko biết thế nào
tontai

ở ngoài thường làm 2 móc thôi,lấy 0,207L tính,rồi kiểm tra cho trường hợp dựng lên giá đóng.điều kiện này luôn thỏa vì thép trong cọc nhiều ròi,dư sức chịu cẩu lắp.
fordthudo1

cái này giống đồ án nền móng phần móng cọc ấy. cọc lớn hơn 10m thì phải thiết kế 3 móc cẩu
JacimtoCogy

theo tôi biết -khi lắp cấu kiện ngang như :dầm thì cần 2 móc cẩu với vị trí móc cẩu cách đầu dầm là 0.21L (sẽ có 2 mômen M1 tại móc1 momen M2 tại bụng với M1=M2) -khi lắp cấu kiện đứng như cột ,cọc.. thì cần 1 móc cẩu vị trí móc cẩu cách đầu cọc ,cột.. là 0.29L (sẽ có 1 momen M1 tại móc và 1 momen M2 tại bụng bên không có móc với M1=M2) Trong 2 trường hợp trên thì có M1 < M1 (vì 2 móc cẩu thì lực mômen sẽ được phân phối lực ra 2 móc nên sẽ nhỏ hơn moment tại 1 móc cẩu)vì vậy người ta sẽ bố trí 2 móc với mõi móc cách tôii đầu cấu kiện 0.29L thì có thể vừa móc 2 móc cẩu theo phưong ngangcũng vừa có thể móc 1 móc để cẩu theo phương đứng mà không sợ bị gẫy
Robertplus

cọc dài hơn 10m là 11,7 là hết cỡ.làm 11,7m là ok nhất.bạn mà làm 3 móc cẩu ra bảo vệ đồ án là bị hội đồng đập tan xác ngay.
hoangthienthu

tôi nhầm chút phải là lớn hơn 8 mét thì bố trí 3 móc còn lại là 2 móc cẩu a= 0.207L -a là khoảng cách từ đầu cọc đến móc trị số momen Ma =0.043q( l )mũ 2 q- là tải trọng phân bố đều do trọng lượng bản thân cọc vì lý do vận chuyển và cẩu cọc, cọc chịu tải trọng động nên khi tính mômen cần nhân thêm hệ số vượt tải n = 1.5 cái này tôi vừa lục sách ra xem cho bác đấy đúng 100%
anhtuannguyen0904

là lớn hơn 8 m tôi có nhầm chút vừa dở lại sách ra xem.bạn xem lại commen trên của tôi xem có đúng không nhé!
thanhtinh

biết là sách nói vậy nhưng dù có tải trọng động nhân thêm 1,5 cũng tính thép ra nhỏ xíu,thép cọc vẫn chịu được hết.2 móc thôi,không ai làm 3,4 móc cả
profilmuoisau16

tôi mới là sinh viên nên chỉ biết xem sách thôi còn thực tế thì quả thật tôi chưa làm bao giờ.
trannguyen1602

2 móc cẩu 2 đầu thì bố trí như trên còn cái móc thứ 3 thì b= 0.294 L Mb = 0.086 q ( L ) mũ 2
thanhtruc

b- khoảng cách tình từ đầu cọc dến móc thứ 3 cái móc thứ 3 này để treo lên giá búa
duancuacuon

sợ đồ vận chuyển 3 móc cẩu chiều dài từ 2 bên đâù móc cẩu =0.153L. 2 đoạn còn lại =0.347L .M=0.0117QL^2 THÂN
KennethOt

Mấy bác nãy giờ tính thép cẩu móng cọc theo diều kiện chịu momen trong khi thép đo vừa chịu momen lẫn lực kéo, còn vụ 2 móc hay 3 móc lý thuyết tính như nào tôi k rõ nhưng trước đây nghe thầy nền móng dạy nói là chỉ dặt 2 móc thôi theo cả 2 th vận chuyển và thi công
thanhtinh

bây giờ, bác cứ làm 2 móc x = 0,207 l với M = 0,066 ql2 tính luôn cho cả 2 trường hợp thi công và vận chuyển, ngoài thực tế có ai làm 3 móc bao giờ đâu. có Vd đây này, tự kiễm tra di là biết mà: http://www.mediafire.com/?2h8ms3q7iatgb8i
StephenDAK

bác đang còn online à bác cho tôi chút tôi cho bác cái sơ đồ momen
kiwisoda

đây đây http://www.ntu.edu.vn/bomon/ktxaydun...g%203.pdf.aspx em đọc trong tài liệu này của thầy Lê Xuân Mai ĐH Bách Khoa Đà Nẵng đây. đọc trang 56/63 nhé
taolaai

Chột hạ tôi móc cẩu

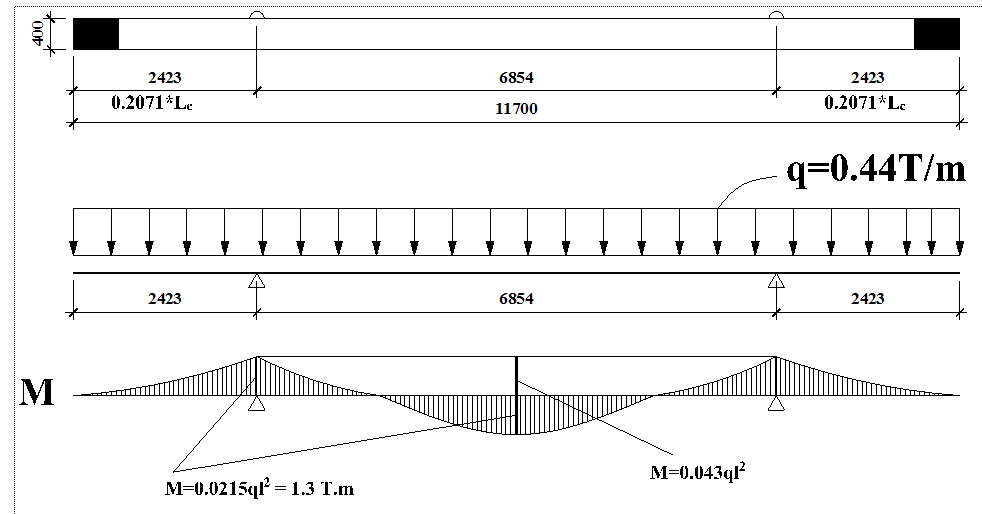

Thôi Nhóc xin phép Chốt vấn đề này nhé. Theo dõi từ đầu tôii giờ Nhóc chưa thấy cái nào là hợp lý cả. Cái này Nhóc thấy rất nhiều người chưa hợp lý lắm. Trong quá trình tính toán phải tính toán theo 2 sơ đồ: Sơ đồ 2 móc cẩu: (0,207L) thì có M1 = 0,0215ql2. Sơ đồ 1 móc cẩu: (0,293L) thì có M2 = 0,043ql2. Nhưng trong thực tế chỉ bố trí 02 móc cẩu mà vẫn đảm bảo điều kiện làm việc theo 2 sơ đồ trên (nội lực không lớn hơn), thì người ta bố trí 02 móc cẩu cách mỗi đầu là 0,293L; khi này nếu sử dụng một móc cẩu thì mô men trong trường hợp này đúng bằng M2 ở trên, trong trường hợp cẩu vẫn chuyển vẫn sử dụng 02 móc cẩu trên (cách mỗi đầu 0,293L), lúc này mô men cẩu lắp M3 sẽ lớn hơn M1 ở trên nhưng nó sẽ nhỏ hơn M2 ở trên, như vậy khi bố trí mỗi cọc có 02 móc cẩu với khoảng cách đầu cọc là 0,293L thì nội lực trong cọc trong thi công có giá trị lớn nhất là 0,043ql2 đúng như trong sơ đồ 1 móc cẩu! Còn trường hợp bố trí 03 móc cẩu! Việc tính toán nó không có gì khó, nhưng trong điều kiện thi công thì không thể đảm bảo đúng theo sơ đồ tính toán được, việc phân bố lực tại mỗi móc cẩu như thế nào? Do đó nếu tính toán theo 3 móc cẩu là nguy hiểm! Còn 02 móc cẩu Nhóc kết luận như sau: Móc cẩu bố trí cách mỗi đầu 0,293L Mô men trong cọc lấy M = 0,043ql2 (chưa xét hệ số động). Không biết đã chấm dứt tốp píc này ở đây chưa nhỉ? Nếu bác nào còn thắc mắc tại sao 2 móc cẩu mà vẫn bố trí 0,293L thì khoan đã pót thắc mắc lên đây nhé, hãy suy nghĩ kỹ xem sao. Sau một thời gian suy nghĩ, nếu thật sự chưa hiểu khi đấy hãy lên trao đổi cũng chưa muộn nhé. P/S: Nhóc mạo muội xin chốt hạ vậy, bác nào phát hiện Nhóc kết luận bậy thì xin định chính nội dung chột hạ này nhé.
GordonEt

xem chữ màu đỏ M1=0.043ql2 M2=0.086ql2 mới đúng chứ
Vimcentcow

Bác nhóc nói cái móc chỉ chịu kéo như dòng màu đỏ trên thì tôi thấy k hợp lý, tại trong thưc tế M sẽ gây cắt cho móc cẩu. Còn vấn đề đặt 2 móc hay 3 móc thì thực tế kiểm chứng rồi.
Robertplus

bạn có so sánh với kết quả của sap chưa ? Kết quả này có đúng không ?
noithatap

CÁC SÁCH TUI THẤY KÍ HIỆU ĐOẠN MÔ MENT 0.043 ĐỀU SAI CẢ! CHÚ Ý ĐOẠN NÀO LÀ 0.043 ĐOẠN NÀO LÀ 0.0215 NHÉ
nguyentrungata

0.068 nhé.Sách thầy Quảng in sai đấy
cameralenguyen

theo tôi không cần máy móc đâu các bác!cọc dài bố trí chỉ hai móc cẩu là cũng được miễn sao khi tính toán thép chủ trong cọc thỏa mãn được tất cả các điều kiện là được rồi!các con số mấy thầy đưa ra là con số thích hợp nhất để cho mômen âm và dương bằng nhau về giá trị thôi!
levantrai

Ùm.Tôi thấy đồ án môn học thì mấy bạn sv toàn làm 3 móc. Còn đồ án tốt nghiệp chả ai làm 3 móc cả.Cứ làm 2 móc thôi.Và lấy M max = 0.068 qL^2 để kiểm tra.
duong tang

bác nào cho tôi hỏi đường kính móc cẩu lấy bao nhiêu ,cọc của tôi 30x30 dài 7m 2 móc cẩu ,em lấy d=22 thì bị bảo ko hợp lý ,em đang làm đồ án tốt nghiệp.thanks các bác
profilmuoisau16

@dinhtuan: Muốn bik thanh móc cẩu D bao nhiu thì vừa, tôi phải giải bài toán nhổ neo theo ACIClick image for larger version

Name:	2.jpg
Views:	99
Size:	60.1 KB
ID:	18673
Vimcentcow

Tại sao lại đặt móc cẩu ở vị trí 0.207L? mây anh ai biêt giải thích cho tôi với. có công thức nào tính ko?
MichaelKet

Tại vị trí đó nó có gì đặc biệt vậy ta? Có học cơ kết cấu , sức bền vật lộn chưa ?
kukuca

đây là bài toán của môn sức bền xác định vị trí nguy hiểm. khi móc cẩu được treo ở vị trí 0.207L thì momen tại vị trí móc và giữa cột gần bằng nhau.
profil7

Có phải vị trí nguy hiểm không? Gần bằng nhau để làm gì vậy nè ?
thanhtinh

cọc trạng thái khi làm việc là cấu kiện chịu nén, khi cẩu lắp lại là cấu kiện chịu uốn để tận dụng khả năng làm việc và đảm bảo cọc không bị phá hoại khi cẩu lắp thui a nhỉ
ArthurGip

Còn yếu tố kinh tế bỏ đâu ?
test1212

tính sao đảm bảo chịu lực nhưng vị trí 0.207L là vị trí để tính thép tiết kiệm nhất ạ.
nguyentrungata

đây là bài toán tìm cực trị của mô men trong dầm giản đơn. nên chỉ cần lập phương trình mô men ra, giải bài toán cực trị( đạo hàm mô men =0) như thế này là ok! ps: gọi gối tựa cách đầu dầm một đoạn là x (vị trí đặt móc cẩu) giải bài toán theo ẩn x. có được x quay trở lại tìm mô men. có thể giản đơn hơn là trị tuyệt đối của mô men tại giữa cọc và tại gối là bằng nhau cũng cho kết quả tương tự
RaymondEr

móc cẩu cọc đạt tại vị trí 0.207L vì khi cẩu cọc ,mô ment tại móc cẩu và mô moment thanh bụng cọc bằng nhau
Freddievaw

Lực kéo móc cẩu khi cẩu lắp cọc là: Fk = q.l Trong đó: q là tải trọng phân bố đều trên cọc: q=gama.F.n n: hệ số động, n=1,5 F: diện tích tiết diện cọc gama: trọng lượng riêng bê tông =2,5T/m3 Lực kéo tính gần đúng cho 1 nhánh: Fk = Fk/2 => Diện tích thép móc cẩu được tính theo công thức: Fa=Fk/Ra => Chọn thép. ( Có gì sai các bác cứ chém )
deptrainhatnha

"Ra" ở đây là j bác
Haroldser

"Ra" ở đây là "Rs" là cường độ tính toán của cốt thép.
quyetthang122
